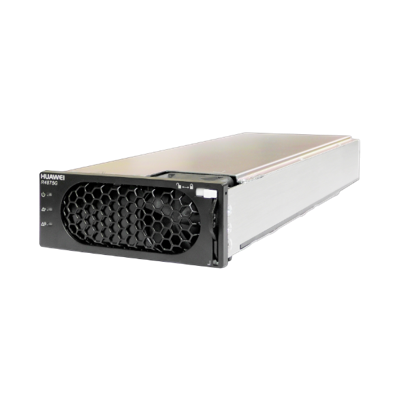

点击图片查看原图
一、产品介绍
R4850G6是一款全数字整流模块电源，实现85～290Vac输入，53.5Vdc或者57Vdc额定输出。具有具有高可靠、高转换效率、低噪声等特点，并有完善的输入保护、输出保护、软启动、热插拔等功能，可并联组成大容量整流电源。采用最新电源监控技术，实现整流模块及负载的实时监控、通过后台调节输出电压的功能。
输入电压范围宽至85～290Vac
工作温度范围– 25℃～+75℃
总谐波失真（THD）≤5%
支持在线热插拔功能
全数字化控制
支持智能电表
支持CAN通讯
支持LED显示告警
支持电压电流调整和均流功能
满足RoHS要求
通过TUV、CE认证，获得CB证书
三、产品数据
|
产品类型 |
R4850G6 |
|
|
基本指标 |
尺寸（宽 × 深 × 高） |
105 mm × 269 mm × 40.8 mm |
|
重量 |
≤ 2 kg |
|
|
散热方式 |
内置风扇 |
|
|
效率 |
≥96%（输入220V AC，15A负载） ≥96.5%（输入220V AC，25A负载） ≥95.5%（输入220V AC，50A负载） |
|
|
输入特性 |
输入电压 |
85-290 Vac |
|
电压制式 |
220 Vac单相 |
|
|
输入频率 |
45-66 Hz，额定频率：50/60 Hz |
|
|
输入电流 |
≤ 16 A |
|
|
功率因素 |
≥ 0.99（负载 100%） |
|
|
谐波 |
≤ 5％（负载 ≥ 50%） |
|
|
输出特性 |
输出电压 |
42-58 Vdc，额定电压：53.5 Vdc或者57Vdc |
|
输出功率 |
3000 W （176-290 Vac） 3000 W ~ 1250 W (175-85 Vac) |
|
|
峰峰值 |
≤ 200 mVp-p （带宽20MHZ） |
|
|
环境指标 |
工作温度 |
－25℃ to ＋75℃ |
|
存储温度 |
－40℃ to ＋75℃ |
|
|
相对湿度 |
5%-95%（无凝露） |
|
|
海拔高度 |
≤5000m （3000m~5000m，海拔每升高200m，温度降低1ºC。) |
|
|
MTBF |
>50万小时(25°C) |
|
|
噪音水平 |
≤55dB(A) (40°C) |
|
|
标准 |
安规认证 |
通过TUV、CE认证，获得CB证书。•IEC60950-1；CAN/CSA-C22.2 No. 60950 -1；EN60950-1标准。•IEC62368-1；CAN/CSA-C22.2 No. 62368 -1；EN62368-1标准。 |
|
EMC |
EN 55032；EN 55024；ETSI EN 300 386；IEC61000-3-2；IEC61000-3-3；IEC61000-6-1；IEC61000-6-2；IEC61000-6-3；IEC61000-6-4； |
|
|
防雷 |
5KA |
|
