一、产品介绍

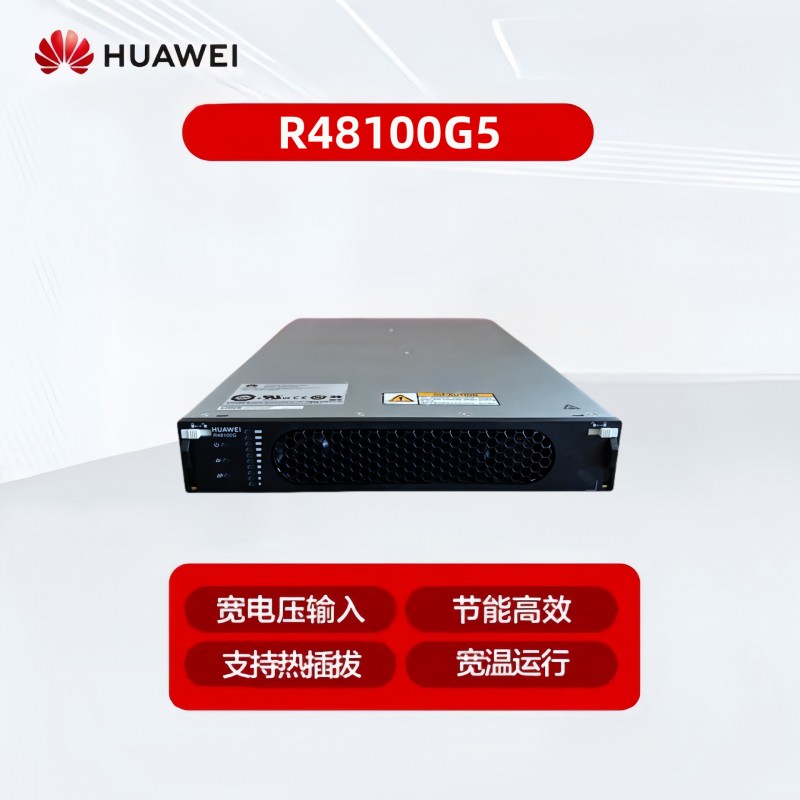

R48100G5是一款最大输出功率为6000W的数字化三相整流模块，实现260V AC~530V AC输入，53.5V DC或57V DC额定输出的转换，输出电压可通过监控模块调节。具有软启动、完善的输入和输出保护、低噪声、可并联等优点。采用最新电源监控技术，实现对整流模块及负载的实时监控，实现输出电压通过后台调节功能。
二、产品特性
输入电压范围宽至260～530Vac
工作温度范围– 25℃～+75℃（45℃以下输出不降额）
总谐波失真（THD）小
支持在线热插拔功能
全数字化控制
支持CAN通讯
支持LED显示告警
支持电压电流调整和均流功能
满足RoHS要求
三、产品数据
|
产品类型 |
R48100G5 |
|
|
基本指标 |
尺寸（宽 × 深 × 高） |
238 mm × 378 mm × 43 mm |
|
重量 |
≤ 6 kg |
|
|
散热方式 |
强制风冷 |
|
|
输入特性 |
输入电压 |
260-530 Vac |
|
电压制式 |
380 Vac三相三线 |
|
|
输入频率 |
45-66 Hz，额定频率：50/60 Hz |
|
|
额定输入电流 |
≤10 A |
|
|
功率因素 |
≥ 0.99（100A负载） |
|
|
谐波 |
≤ 5％ （100A负载） |
|
|
输出特性 |
输出电压 |
42-58 Vdc，额定电压：53.5 Vdc或57 Vdc |
|
输出功率 |
6000 W （304-530 Vac） |
|
|
峰峰值 |
≤ 200 mVp-p （带宽20MHZ） |
|
|
环境指标 |
工作温度 |
－25℃ to ＋75℃ （45℃下不降额） |
|
存储温度 |
－25℃ to ＋75℃ |
|
|
相对湿度 |
5%-95%（无凝露） |
|
|
海拔高度 |
≤ 4000 米 （如果在2000~4000米海拔下使用，最高工作温度有降额，每升高120米降低1℃） |
|
|
MTBF |
> 500,000小时 |
|
|
噪音水平 |
≤ 45 dB (25℃，全载) @1m，ISO3744 |
|
|
标准 |
安规认证 |
符合IEC60950-1；EN60950-1；IEC62368-1；CAN/CSA-C22.2 No. 60950-1标准 |
|
EMC |
EN 55032；EN 55024；ETSI EN 300 386； IEC61000-3-2；IEC61000-3-3； IEC61000-6-1；IEC61000-6-2； IEC61000-6-3；IEC61000-6-4 |
|
|
防雷 |
5KA |
|
